手動對夾蝶閥D71X
- 品牌：???瑞奇閥門
- 型號：???D71X-10/16
-
一、用途：
瑞奇手動對夾蝶閥D71X安裝于給排水、污水、食品、供暖、燃?xì)狻⒋?、水電、冶金、能源系統以及輕紡等行業。特別適用于雙向密封和閥體易銹蝕場合。手動對夾蝶閥D71X是管線優先選用的常規蝶閥，結構簡潔、流阻系數小，流量特性趨于直線，不會滯留雜物等。它既可做切斷介質用，又可做調節介質的流量用。
二、特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
8、重量輕，安裝方便，驅動扭矩較小。
9、蝶板于閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
10、蝶板外圓采用球面造型，提高了密封性能，延長了閥門的使用壽命。
11、閥體外表面噴涂環氧樹脂，蝶板可根據用戶要求噴涂覆層，如尼龍或F46類。
三、技術參數：
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
|
公稱壓力PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
||
|
適用介質
|
水、污水、空氣、天然氣、油品及弱腐蝕性流體
|
||
|
泄漏率
|
符合GB/T13927-92標準
|
||
|
傳動dunha驅動方式
|
蝸輪傳動、電動、氣動、液動
|
||
四、手動對夾蝶閥零部件和材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
五、主要外形連接尺寸單位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
||||||
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|

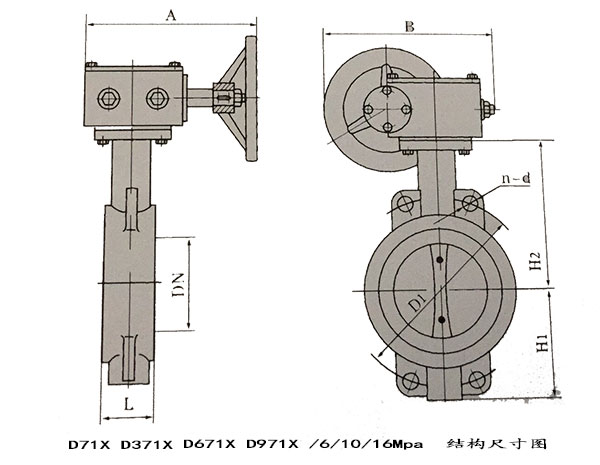

六、結構尺寸圖
