對夾式氟襯里蝶閥

更新:2017-08-26 15:21:39??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???D371F
  • 在線訂購
  • 掃描對應二維碼進一步了解對夾式氟襯里蝶閥產品
產品介紹

產品介紹

本蝶閥閥體與閥板均采用聚四氟乙烯、聚丙烯、聚氯乙烯等襯里,適用于化工、醫藥等工業的強酸、強堿、強氧化劑。有機溶劑等強腐蝕性介質的首選閥門。

主要性能參數


公稱通徑

DN(mm)

50~1200

公稱壓力

PN(MPa)

1.0

試驗壓力 Ps(MPa)

密封試驗

1.1

強度試驗

1.5

適用介質

強酸、強堿及強腐蝕性氣體等

適用溫度

- 85℃-205℃


主要零部件材料


名稱

材料

閥體

鑄鐵、球墨鑄鐵、碳鋼等內襯

闊板

鑄鐵、球墨鑄鐵、碳鋼等全襯

閥桿

碳鋼、 2C r13、不銹鋼襯

密封圈

由閥體襯墊構成、閥板全襯

填料

氟塑料、柔性石墨


D71 F、D371 F、D671 F、D971 F連接尺寸


通徑 Diameter

尺 寸

mm

ihch

L

D

D1

H

H1

Z-φ6d

a

50

2

43

160

125

75

130

4-φ18

45°

65

21/2

46

180

145

90

140

4-φ18

45°

80

3

46

195

160

95

160

4-φ18

22°30′

100

4

52

215

180

105

180

4-φ18

22°30′

125

5

56

245

210

135

200

4-φ18

22°30′

150

6

56

280

240

145

220

4-φ22

22°30′

200

8

60

335

295

175

260

4-φ22

22°30′

250

10

68

390

350

205

290

4-φ22

15°

300

12

78

440

400

245

340

4-φ22

15°

350

14

78

500

460

275

370

4-φ22

11°15′

400

16

102

565

515

305

400

4-φ26

11°15′

450

18

114

615

565

330

425

4-φ26

500

20

127

670

620

362

480

4-φ26

600

24

154

780

725

445

560

4-φ30

700

28

165

895

840

515

620

4-φ30

7°30′

800

32

190

1015

950

580

680

4-φ33

7°30′

900

36

203

1115

1050

620

720

4-φ33

6°26′

1000

40

216

1230

1160

725

780

4-φ36

6°26′

1200

48

254

1455

1380

820

900

4-φ39

5°38′

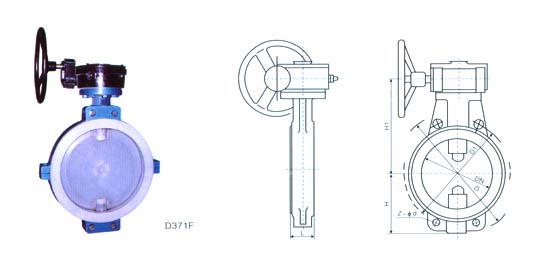

結構圖
