美標內螺紋針型閥J11W
更新：2017-08-25 16:03:30??????點擊：
- 品牌：???瑞奇閥門
- 型號：???J11W
-
產品介紹
產品名稱：美標內螺紋針型閥：J11W
J11W美標內螺紋針型閥是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
產品介紹：
J11W美標內螺紋針型閥采用NPT內螺紋連接，一字型手柄，完全按照進口外形加工。結構小巧、外型美觀、耐壓性能高、安裝方便、使用靈活、標準化、通用化程度高等特點，廣泛用于石油、化工、冶金、制藥等高要求場所。
工作原理：
J11W美標內螺紋針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
產品特點：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
主要零件材料：
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
3
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
5
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
6
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
手柄 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
內六角螺釘 Hexagon Screw
|
20# A105 SS304 SS304L SS316 SS316L
|

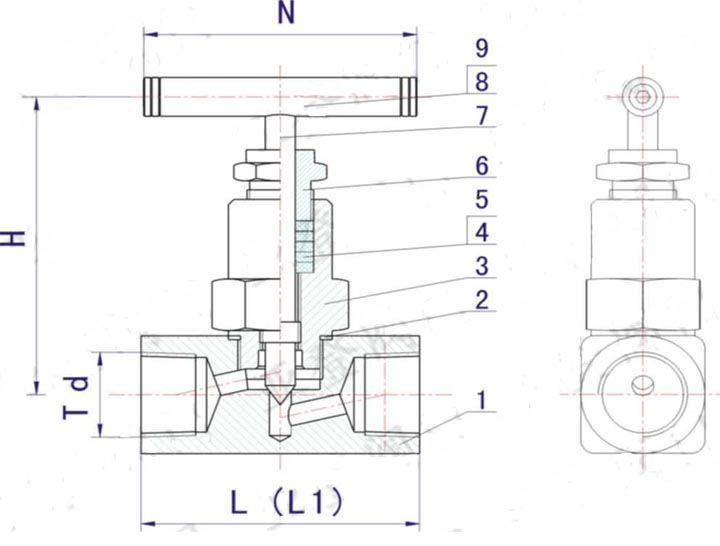

產品尺寸：
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
Td
|
H
|
L
|
L1
|
N
|
|
J11W-JY-d-1
|
DN6
|
NPT1/4
|
75
|
58
|
75
|
60
|
|
J11W-JY-d-2
|
G1/4
|
85
|
58
|
-
|
60
|
|
|
J11W-JY-d-3
|
DN10
|
NPT3/8
|
75
|
58
|
78
|
60
|
|
J11W-JY-d-4
|
G3/8
|
87
|
58
|
-
|
60
|
|
|
J13W-JY-d-5
|
DN15
|
NPT1/2
|
77
|
68
|
86
|
60
|
|
J13W-JY-d-6
|
G1/2
|
87
|
60
|
-
|
60
|
|
|
J11W-JY-d-7
|
DN20
|
G3/4
|
100
|
70
|
-
|
60
|
|
J11W-JY-d-8
|
DN25
|
Rc1(Rp1)
|
110
|
78
|
-
|
60
|
|
J11W-JY-d-9
|
DN32
|
G1-1/4
|
130
|
102
|
-
|
60
|
